Motoszybowiec ultralekki CGM 13
CGM13 to jednomiejscowy, wolnonośny, kompozytowy motoszybowiec klasy ULL.
Opis motoszybowca ultralekkiego CGM13

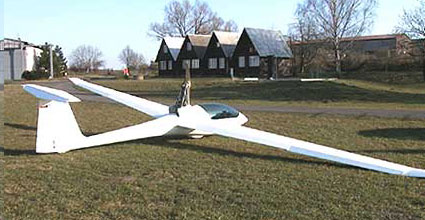

Motoszybowiec CGM 13 jest jednomiejscowym, wolnonośnym, całkowicie kompozytowym motoszybowcem nowoczesnej konstrukcji klasy ULL. Prototyp oblatano w 2002 roku i na razie zostanie wyprodukowanych 7 szt. samolotu, które zostały zamówione przez klientów w USA i Kanadzie.
Kadłub - jego skorupa jest wykonana z kompozytów szklano-epoksydowych o dużej wytrzymałości. Skrzydło oraz usterzenie poziome typu "T" są wykonane całkowicie z kompozytu przekładanego (technologia plastra miodu ) efektem czego jest bardzo lekka i sztywna konstrukcja.
Skrzydło jest wyposażone w lotki a hamulce aerodynamiczne typu S-H na jego górnej powierzchni. Podwozie stałe, koło podwozia głównego jest hamowane hydraulicznie i amortyzowane krążkami gumowymi. Rozmiar koła głównego 300 x 100 mm, kółka ogonowego 120 x 30 mm.
Silnik - zabudowany jednocylindrowy, dwusuwowy silnik HIRTH F33B o mocy 28 KM, wyposażony w reduktor 1:2. Silnik się wysuwa za pomocą silnika elektrycznego i śruby z gwintem trapezowym. |
|
Cennik
Cena motoszybowca CGM 13 z podstawowym wyposażeniem (bez radia) wynosi 999.000 CZK/EXW.
Wyposażenie
Wyposażenie podstawowe to: wysokościomierz, wario, prędkościomierz, przechyłomierz, kompas, pasy bezpieczeństwa Schroth. Instrukcja obsługi w języku polskim.

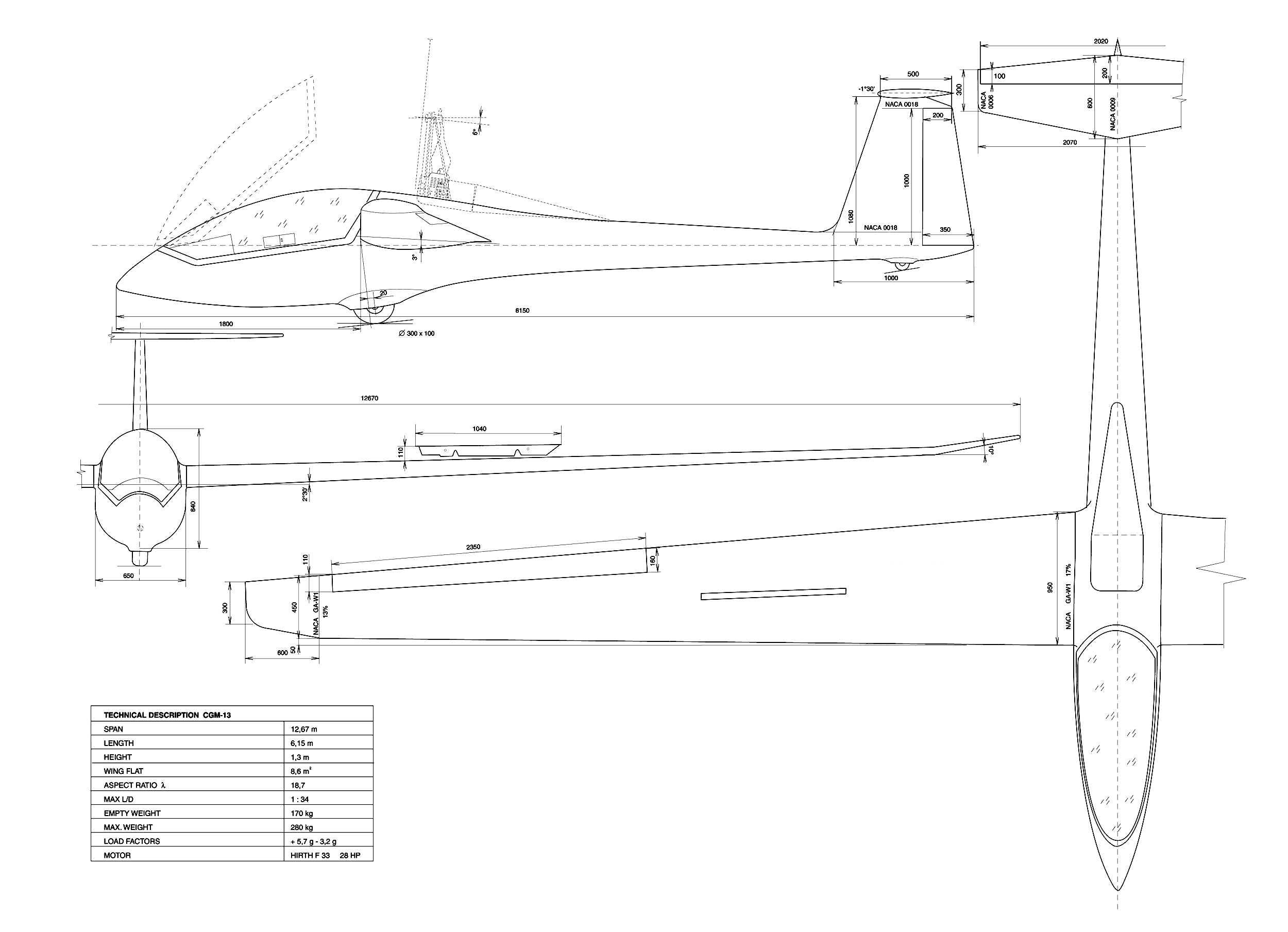

| Rozpiętość |
12,67 m |
| Długość |
6,15 m |
| Wysokość |
1,30 m |
| Powierzchnia skrzydła |
8,5 m2 |
| Rozpiętość lotki |
2,35 m |
| Pow. hamulca aerodynamicznego |
0,114 m2 |
| Profil |
NACA GA-W-1 |
| Prędkość minimalna |
65 km/h |
| Prędkość maks. lotu poziomego |
125 km/h |
| Prędkość maks. dopuszczalna |
200 km/h |
| Doskonałość |
34 |
| Długość startu przez 15m przeszkodę z silnikiem 28 KM |
450 m |
| Położenie środka ciężkości |
24 - 32% SAT |
| Współczynik przeciążeń wynosi |
+ 5,7 / - 3,8 |
| Maksymalny ciężar samolotu do startu |
280 kg |
| Maksymalny ciężar pilota |
100 kg |
| Ciężar samolotu pustego |
170 kg |
| Maksymalny ciężar bagażu |
5 kg |
| Zbiornik paliwa |
7 l |
|
|
